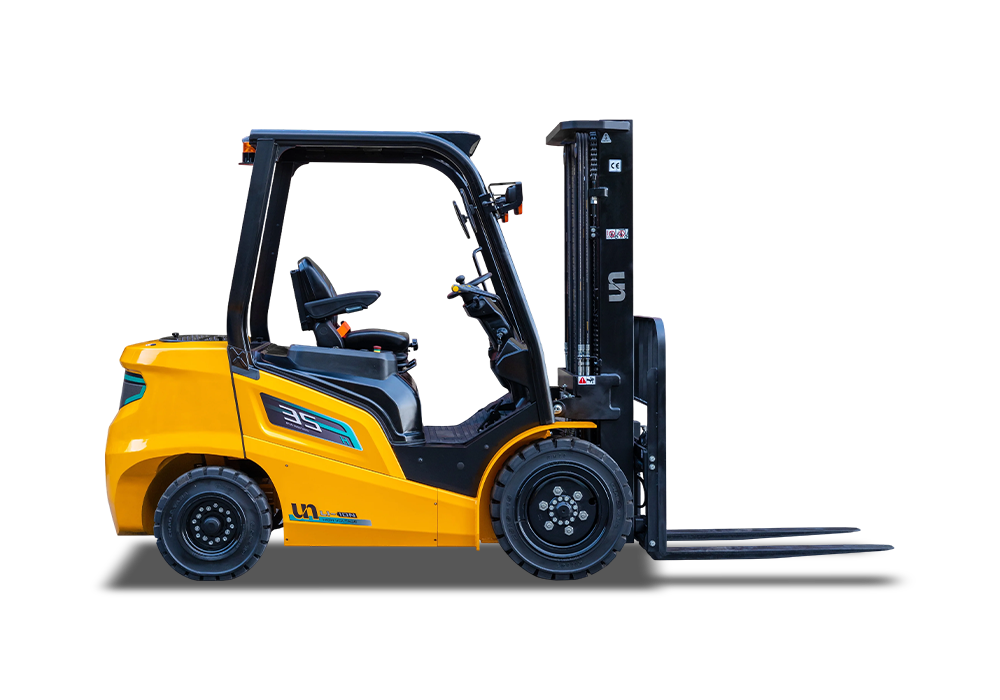

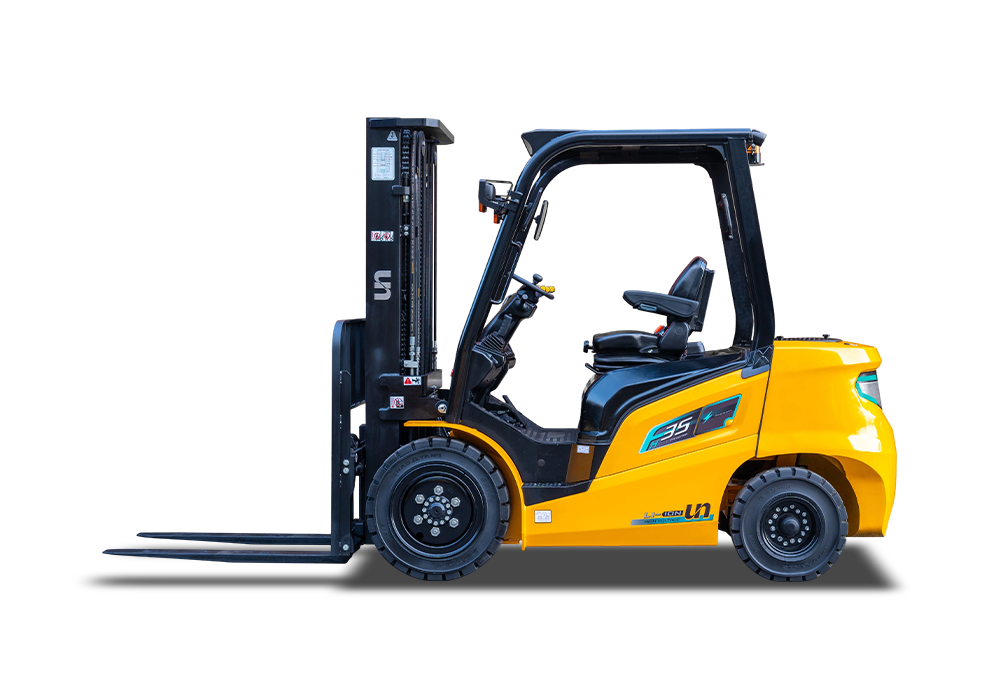

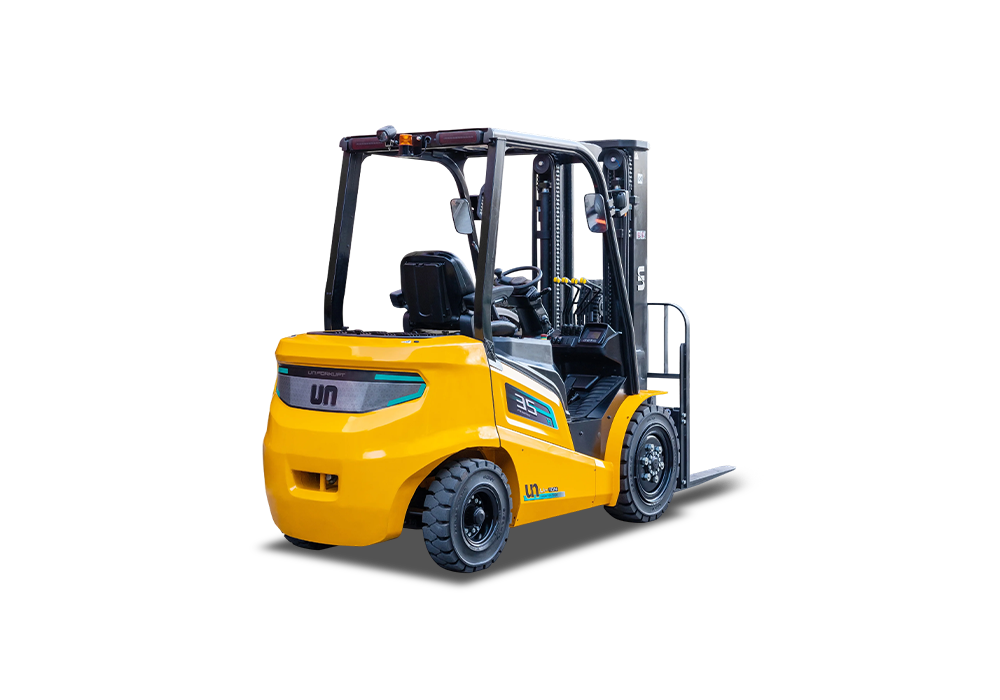

Chariot élévateur à batterie Li-Ion haute tension série FH 3,0-3,5 T

Get brochure

Description du produit

Chariot élévateur au lithium haute tension série FH – “Énergie électrique verte, construite sur la résistance du chariot élévateur IC.”

Construit avec le mât, l'essieu moteur et l'essieu directeur d'un chariot élévateur à combustion interne, il offre une capacité de charge supérieure et une fiabilité exceptionnelle, garantissant un fonctionnement stable même dans des conditions difficiles et exigeantes.

Adopter la technologie haute tension du secteur des véhicules électriques pour un fonctionnement écologique et efficace des chariots élévateurs.

E-mail: [email protected]

Product Details

SPÉCIFICATIONS PRINCIPALES

Modèle		FB30-FHNLF	FB35-FHNLF
Capacité de charge nominale	Q(kg)	3000	3500
Centre de chargement	C(mm)	500	500
Longueur jusqu'à la face de la fourche (Sans fourchette)	L1(mm)	2700	2770
Largeur globale	B1(mm)	1220	1220
Hauteur de la protection aérienne	H5(mm)	2235	2235
Rayon de rotation (Dehors)	Wa(mm)	2450	2500
Vitesse de déplacement (Pas de charge)	km/h	20/20	20/20
Gradabilité maximale (Pleine charge)	%	20	20
Empattement	Y(mm)	1700	1700
Poids total	kg	4207	4567
Batterie	V/Ah	309,12 V/96 AH	309,12 V/96 AH

Général	1	Fabricant		un
	2	Modèle		FB20	FB25	FB30	FB35
	3	Type d'alimentation		Batterie au lithium
	4	Capacité de charge nominale	Q(kg)	2000	2500	3000	3500
	5	Centre de chargement	C(mm)	500	500	500	500
Dimensions	6	Hauteur de levage nominale	H3(mm)	3000	3000	3000	3000
	7	Hauteur de levage gratuite	H2(mm)	120	120	125	125
	8	Taille de la fourche (L×W×T)	mm	1070×100×40	1070×122×40	1070×125×45	1070x122x50
	9	Angle d'inclinaison du mât (F/R, α°/β°)	degré	6°/12°	6°/12°	6°/12°	6°/12°
	10	Surplomb de fourche (Du centre de la roue à la face de la fourche)	X1(mm)	462	462	467	472
	11	Surplomb arrière	X2(mm)	550	550	530	600
	12	Débarras au sol (Bas du mât)	H7(mm)	110	110	125	125
	13	Longueur jusqu'à la face de la fourche (Sans fourchette)	L1(mm)	2662	2662	2700	2770
	14	Largeur globale	B1(mm)	1180	1180	1220	1220
	15	Hauteur abaissée du mât	H1(mm)	2100	2100	2115	2115
	16	Hauteur étendue du mât (Avec dossier)	H4(mm)	4198	4198	4150	4150
	17	Hauteur de la protection aérienne	H5(mm)	2215	2215	2190	2208
	18	Rayon de rotation (Dehors)	Wa(mm)	2365	2365	2450	2500
	19	Largeur minimale de l'allée pour les palettes	Ast(mm)	4120	4120	4120	4170
Performance	20	Vitesse de déplacement (Pas de charge)	km/h	12/11 14/15	12/11 14/15	12/11 14/15	12/11 14/15
	21	Vitesse de levage (Pleine charge)	mm/sec	250/360 290/400	250/360 290/400	250/360 290/400	250/360 290/400
	22	Réduction de la vitesse (Pleine charge/Pas de charge)	mm/sec	≤600/≥300	≤600/≥300	≤600/≥300	≤600/≥300
	23	Gradabilité maximale (Pleine charge)	%	15	15	15	15
Châssis	24	Pneu (Avant x 2)	mm	7h00-12h-12PR	7h00-12h-12PR	28×15-09-14PR	28×15-09-14PR
	25	Pneu (Arrière x 2)	mm	6h00-9h10PR	6h00-9h10PR	6h50-10-10PR	6h50-10-10PR
	26	Bande de roulement avant	B2(mm)	970	970	1000	1000
	27	Bande de roulement arrière	B3(mm)	980	980	980	980
	28	Empattement	Y(mm)	1650	1650	1700	1700
Poids	29	Poids total	kg	3472	3703	4207	4570
	30	Répartition du poids de l'essieu avant (Pleine charge)	kg	4650	5413	6396	7145
	31	Répartition du poids de l'essieu arrière (Pleine charge)	kg	822	790	811	925
	32	Répartition du poids de l'essieu avant (Pas de charge)	kg	1483	1456	1689	1652
	33	Répartition du poids de l'essieu arrière (Pas de charge)	kg	1989	2247	2518	2918
Puissance et Transmission	34	Batterie	V/Ah	76,8 V/175 AH	76,8 V/175 AH	76,8 V/230 AH	76,8 V/280 AH
	35	Moteur d'entraînement	KW	14/10
	36	Moteur de levage	KW	18/12
	37	Pression de service (Pour les pièces jointes)	Mpa	20.5

Product Features

Haute performance

● Le PMSM de qualité automobile offre une efficacité et un couple puissants — au-delà des systèmes électriques, comparables ou supérieurs aux chariots élévateurs à circuit intégré.

● Le lithium haute tension réduit la consommation d’énergie de 10–15 %.

● Réseau de communication par bus CAN : offre une fiabilité supérieure.

● Batterie CATL puissante avec protection IP67, utilisable dans des environnements de -20°C à 60°C.

● Surpasse les chariots élévateurs IC
Vitesse de déplacement : 20 km/h (en charge et à vide) ;
Gradabilité (chargée) : 20 % ;
Vitesse de levage (en charge) : 400–420 mm/s.

● Système moteur–contrôleur intégré, classé IP67.

● VCU (Vehicle Control Unit) fourni par Bosch (Allemagne), classé IP67.

● Pompe à eau et ventilateur de refroidissement contrôlés par VCU pour une dissipation thermique efficace, garantissant un fonctionnement de longue durée et de haute intensité.
Sécurité et fiabilité

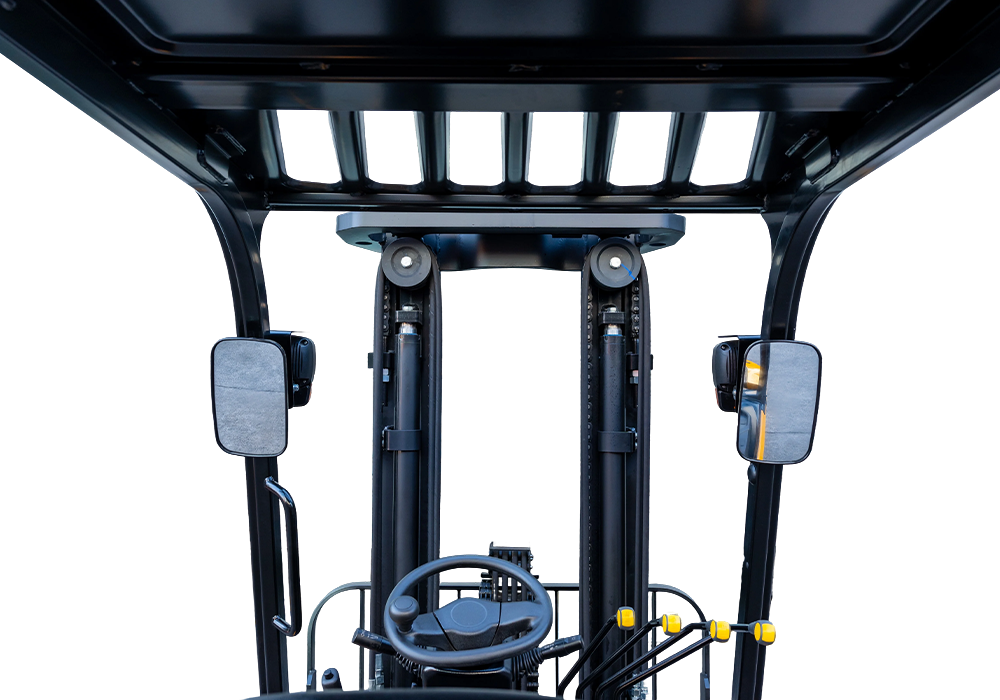

● Mât à vue large pour une visibilité améliorée.

● Instruments multifonctionnels à écran couleur.

● Interrupteur MSD pour une coupure en une seule touche de l'alimentation haute tension 309 V.

● Coupure de courant auxiliaire 12 V en une seule touche.

● La réduction de la vitesse en virage améliore la stabilité et réduit le risque de basculement.

● Refroidissement et chauffage de l'eau pour la batterie (en option).
Charge rapide

● Chargeur super rapide—entièrement chargé en 1 heure, jusqu'à 8 heures de fonctionnement continu.

● Compatible avec les bornes de recharge pour véhicules électriques pour une recharge pratique.

● La batterie offre une garantie de 6 ans ou 10 000 heures et prend en charge jusqu'à 7 000 cycles de charge.
Entretien facile

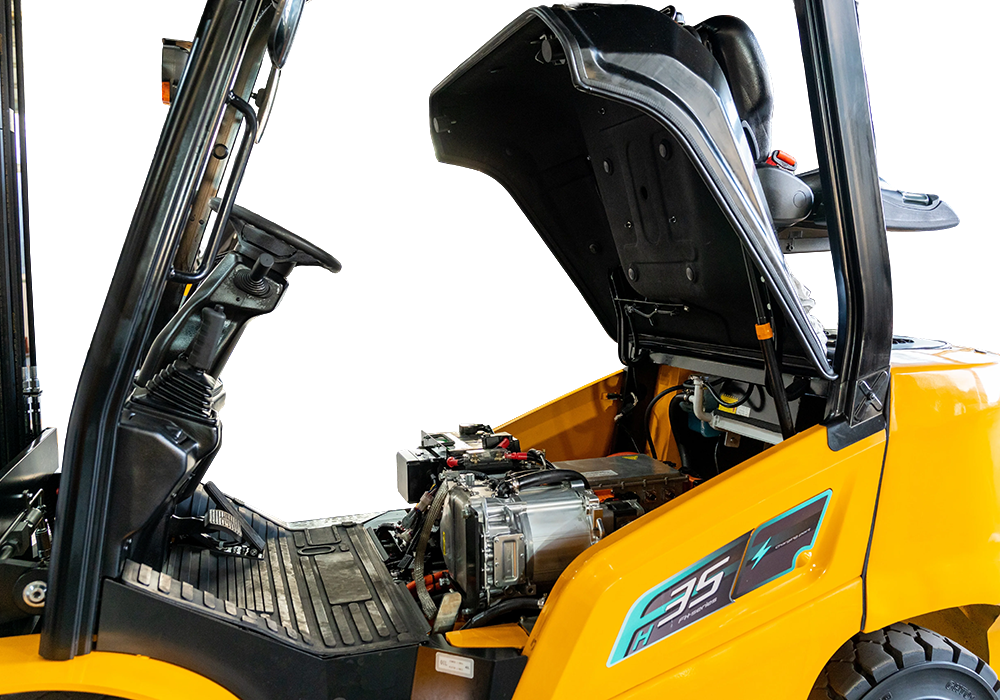

● Les panneaux latéraux amovibles, la plaque avant et les couvercles latéraux du châssis permettent un remplacement facile de la batterie au lithium.
